RF三工位转盘测试设备

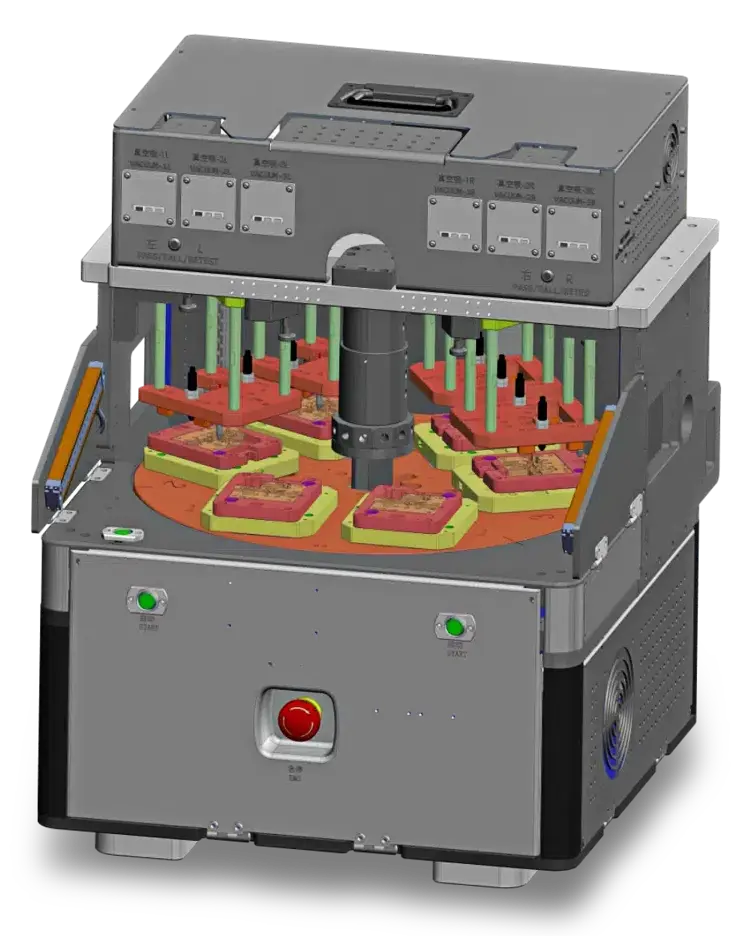

三工位转盘测试设备集成了高效的运控系统、高频高速夹具和精密探针模组，广泛应用于射频前端模组、天线模组和传感器模组等产品的在线测试，为客户提供了高效稳定的一站式测试解决方案。该设备将圆盘平均划分为三个工位，其中一个工位专用于上下料，另外两个工位用于测试。通过循环流转三个载板，实现了三个工位的同步运行，为客户提升UPH。此外，该设备具有强大的可拓展性，支持双工位并行测试，每工位可进行双PCS并行测试，并可集成自动化上下料系统。

产品手册

联系我们

产品特性

Characteristics

多合一技术

支持根据不同的应用场景做相应的隔离或屏蔽设计，将不同的性能测试和功能测试内容在两个工位中多合一集成。

11
射频测试技术

通过对客户产品和测试夹具的射频仿真，保障夹具的设计性能和精度，并结合去嵌算法和高速算法为客户提供准确、稳定、可靠的射频测试系统。

22
自研测试平台

测试系统支持选用标准测试仪表或更具性价比的燕麦自研测试平台，自研平台包括GMBA测试无源平台、SMU有源测试平台等。

33
通用测试软件

通用软件系统支持界面配置、仪表配置、测试流程配置、生产功能配置等，可为不同的客户、不同的测试产品，提供更高效、成熟的定制化配置服务。

44

产品规格

Specification

主要技术参数
项目	技术参数
通讯接口	LAN
软件系统	控制+测试+生产软件
设备尺寸	LWH：500x500x630mm
设备重量	150kg
载具尺寸	120mmx100mm
支持应用场景	天线类产品的测试（NFC、DAB、蜂窝、UWB、mmWave等）射频前端产品的测试（射频开关、功放、调谐模块等）通讯模组产品的测试（耳机主板、蓝牙模组、PD模组等）
支持测试项目	ICT测试（被动器件、OS扫描等）功能测试（芯片功能、传感器功能、系统功能等）性能测试（高频、高速、大功率、小信号等）其他内容（保压、按键弹力曲线、AOI等）
