IC载板测试机

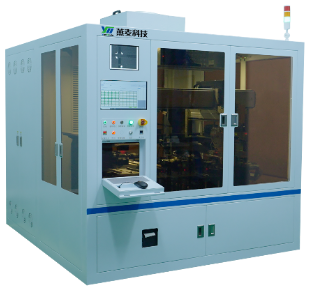

IC载板电测机是用于检测IC载板性能的高精度自动化测试设备，能够确保IC载板在生产过程中的质量和可靠性，从而保障终端电子产品的性能。该设备采用双工作台布局，重复定位精度2um的高精度高刚性结构，可实现高速检查。
产品手册
联系我们
产品特性
Characteristics
  • 高精度高刚性结构
    重复定位精度2.5um的高精度高刚性结构：直线电机+高精度导轨+铸铁骨架的框架，关键零部件经过仿真,获各工况下机架变形量，优化运行速度曲线，减小振动。
    11
  • 双工作台布局
    当其中一个工位在测试时，另一个工位同时进行下料、上料、扫码、定位等工作，减少治具等待时间。
    22
  • 多功能存料区
    存料区共分为五个功能区，分别是：上料区、PAPER、PASS、FAIL、PART FAIL。
    33
  • 多功能激光专用台面
    不良品镭射打印、Pass标记。
    44
  • 高速测量系统功能
    1、支持开路检测、短路检测、四线检测、LEAK检测、火花检测；
    2、可扩展电容、电感测量；
    3、可内嵌IC FUNCTION测量。
    55
产品规格
Specification

主要技术参数

项目

技术参数

测试对象：

IC基板（BGA,CSP等）

测试对象最大尺寸：

(X)150 x (Y)250mm

测试对象最小尺寸：

(X)45 x (Y)50mm

最大检查点数：

上治具：8K，下治具：8K

定位精度：

±2.5μm

电测能力：

1.开路、短路、四线、LEAK、火花；

2.扩展电容，电感测量；

3.内嵌IC功能测试；

设备尺寸：

LWH：2020x2300x2200mm

重量：

2800kg（含自动上下料）

上下料

自动

使用环境

23℃±1℃, 湿度小于60%，

地面承受强度800kg/㎡
